環形光源
相關說明：
1.環形光源提供不同角度照射，能突出物體的三維信息有效解決對角照射陰影問題
2.周圍表面採用滾花設計，擴大散熱面積保障光源的使用壽命
3.根據客戶不同需求可選配不同漫射板
應用領域
- PCB基板檢測、塑膠容器檢測
- 電子元件檢測、集成電路字符檢查
- 顯微鏡照明、通用外觀檢測
- 液晶校正
-
-
左右滑動看表格序號 型號 輸出功率○ 輸出功率○○○ 建議配套控制器 發光方向與
光源選轉軸夾角1 OPT-RI2800 24V/0.2W 24V/0.5W OPT-DPA1024E 0度 2 OPT-RI3500 24V/0.6W 24V/2.9W OPT-DPA1024E 3 OPT-RI5000 24V/0.5W 24V/1.7W OPT-DPA1024E 4 OPT-RI7000 24V/1.2W 24V/2.9W OPT-DPA1024E 5 OPT-RI9000 24V/2.4W 24V/5.6W OPT-DPA1024E 6 OPT-RI12000 24V/3.6W 24V/7.2W OPT-DPA1024E 7 OPT-RI15000 24V/7.0W 24V/16.8W OPT-DPA1024E 8 OPT-RI5015 24V/1.6W 24V/3.0W OPT-DPA1024E 15度 9 OPT-RI6915 24V/2.6W 24V/3.6W OPT-DPA1024E 10 OPT-RI9015 24V/4.0W 24V/6.8W OPT-DPA1024E 11 OPT-RI9215 24V/2.4W 24V/4.9W OPT-DPA1024E 12 OPT-RI10015 24V/5.1W 24V/7.9W OPT-DPA1024E 13 OPT-RI3220 24V/0.6 24V/0.9W OPT-DPA1024E 20度 14 OPT-RI2825 24V/0.5 24V/0.6W OPT-DPA1024E
25度15 OPT-RI4225 24V/0.5W 24V/1.1W OPT-DPA1024E 16 OPT-RI5030 24V/0.5W 24V/1.6W OPT-DPA1024E 30度 17 OPT-RI7030 24V/1.5W 24V/2.9W OPT-DPA1024E 18 OPT-RI9030 24V/2.4W 24V/5.6W OPT-DPA1024E 19 OPT-RI12030 24V/5.3W 24V/10.6W OPT-DPA1024E 20 OPT-RI15030 24V/4.8W 24V/7.8W OPT-DPA1024E 21 OPT-RI18030 24V/10.6W 24V/18.8W OPT-DPA1024E 22 OPT-RI5045 24V/1.0W 24V/2.3W OPT-DPA1024E 45度 23 OPT-RI7045 24V/1.5W 24V/3.3W OPT-DPA1024E 24 OPT-RI9045 24V/1.8W 24V/4.6W OPT-DPA1024E 25 OPT-RI12045 24V/3.8W 24V/8.1W OPT-DPA1024E 26 OPT-RI15045 24V/4.6W 24V/12W OPT-DPA1024E 27 OPT-RI7060 24V/1.5W 24V/3.9W OPT-DPA1024E 60度 28 OPT-RI9060 24V/2.4W 24V/4.8W OPT-DPA1024E 29 OPT-RI12060 24V/4.6W 24V/10W OPT-DPA1024E 30 OPT-RI15060 24V/4.8W 24V/10.8W OPT-DPA1024E 31 OPT-RI18060 24V/6.0W 24V/12.8W OPT-DPA1024E 32 OPT-RI27270 24V/4.6W 24V/7.2W OPT-DPA1024E 70度 33 OPT-RI18075 24V/3.4W 24V/4.8W OPT-DPA1024E 75度 34 OPT-RI5080 24V/0.9W 24V/1.6W OPT-DPA1024E 80度 35 OPT-RI10080 24V/1.9W 24V/3.6W OPT-DPA1024E 36 OPT-RI12080 24V/5.2W 24V/8.7W OPT-DPA1024E 37 OPT-RI27280 24V/7.5W 24V/11.1W OPT-DPA1024E 38 OPT-RI5090 24V/0.5W 24V/0.8W OPT-DPA1024E 90度 39 OPT-RI7090 24V/0.6W 24V/1.4W OPT-DPA1024E 40 OPT-RI9090 24V/0.6W 24V/1.2W OPT-DPA1024E 41 OPT-RI12090 24V/1.8W 24V/2.2W OPT-DPA1024E 42 OPT-RI15090 24V/2.1W 24V/3.2W OPT-DPA1024E 43 OPT-RI18090 24V/1.8W 24V/3.8W OPT-DPA1024E -
-
-

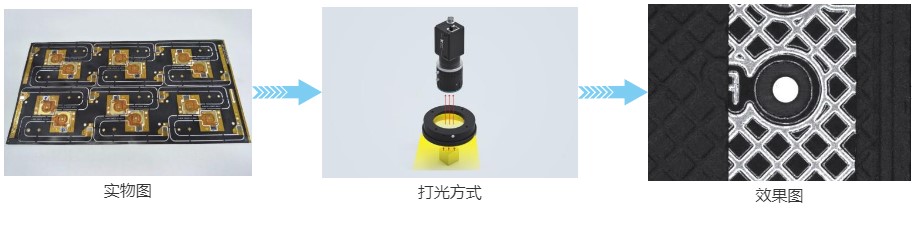

應用案例
-
參數表 左右滑動看表格
序號 型號 輸出功率○ 輸出功率○○○ 建議配套控制器 發光方向與
光源選轉軸夾角1 OPT-RI2800 24V/0.2W 24V/0.5W OPT-DPA1024E 0度 2 OPT-RI3500 24V/0.6W 24V/2.9W OPT-DPA1024E 3 OPT-RI5000 24V/0.5W 24V/1.7W OPT-DPA1024E 4 OPT-RI7000 24V/1.2W 24V/2.9W OPT-DPA1024E 5 OPT-RI9000 24V/2.4W 24V/5.6W OPT-DPA1024E 6 OPT-RI12000 24V/3.6W 24V/7.2W OPT-DPA1024E 7 OPT-RI15000 24V/7.0W 24V/16.8W OPT-DPA1024E 8 OPT-RI5015 24V/1.6W 24V/3.0W OPT-DPA1024E 15度 9 OPT-RI6915 24V/2.6W 24V/3.6W OPT-DPA1024E 10 OPT-RI9015 24V/4.0W 24V/6.8W OPT-DPA1024E 11 OPT-RI9215 24V/2.4W 24V/4.9W OPT-DPA1024E 12 OPT-RI10015 24V/5.1W 24V/7.9W OPT-DPA1024E 13 OPT-RI3220 24V/0.6 24V/0.9W OPT-DPA1024E 20度 14 OPT-RI2825 24V/0.5 24V/0.6W OPT-DPA1024E
25度15 OPT-RI4225 24V/0.5W 24V/1.1W OPT-DPA1024E 16 OPT-RI5030 24V/0.5W 24V/1.6W OPT-DPA1024E 30度 17 OPT-RI7030 24V/1.5W 24V/2.9W OPT-DPA1024E 18 OPT-RI9030 24V/2.4W 24V/5.6W OPT-DPA1024E 19 OPT-RI12030 24V/5.3W 24V/10.6W OPT-DPA1024E 20 OPT-RI15030 24V/4.8W 24V/7.8W OPT-DPA1024E 21 OPT-RI18030 24V/10.6W 24V/18.8W OPT-DPA1024E 22 OPT-RI5045 24V/1.0W 24V/2.3W OPT-DPA1024E 45度 23 OPT-RI7045 24V/1.5W 24V/3.3W OPT-DPA1024E 24 OPT-RI9045 24V/1.8W 24V/4.6W OPT-DPA1024E 25 OPT-RI12045 24V/3.8W 24V/8.1W OPT-DPA1024E 26 OPT-RI15045 24V/4.6W 24V/12W OPT-DPA1024E 27 OPT-RI7060 24V/1.5W 24V/3.9W OPT-DPA1024E 60度 28 OPT-RI9060 24V/2.4W 24V/4.8W OPT-DPA1024E 29 OPT-RI12060 24V/4.6W 24V/10W OPT-DPA1024E 30 OPT-RI15060 24V/4.8W 24V/10.8W OPT-DPA1024E 31 OPT-RI18060 24V/6.0W 24V/12.8W OPT-DPA1024E 32 OPT-RI27270 24V/4.6W 24V/7.2W OPT-DPA1024E 70度 33 OPT-RI18075 24V/3.4W 24V/4.8W OPT-DPA1024E 75度 34 OPT-RI5080 24V/0.9W 24V/1.6W OPT-DPA1024E 80度 35 OPT-RI10080 24V/1.9W 24V/3.6W OPT-DPA1024E 36 OPT-RI12080 24V/5.2W 24V/8.7W OPT-DPA1024E 37 OPT-RI27280 24V/7.5W 24V/11.1W OPT-DPA1024E 38 OPT-RI5090 24V/0.5W 24V/0.8W OPT-DPA1024E 90度 39 OPT-RI7090 24V/0.6W 24V/1.4W OPT-DPA1024E 40 OPT-RI9090 24V/0.6W 24V/1.2W OPT-DPA1024E 41 OPT-RI12090 24V/1.8W 24V/2.2W OPT-DPA1024E 42 OPT-RI15090 24V/2.1W 24V/3.2W OPT-DPA1024E 43 OPT-RI18090 24V/1.8W 24V/3.8W OPT-DPA1024E -

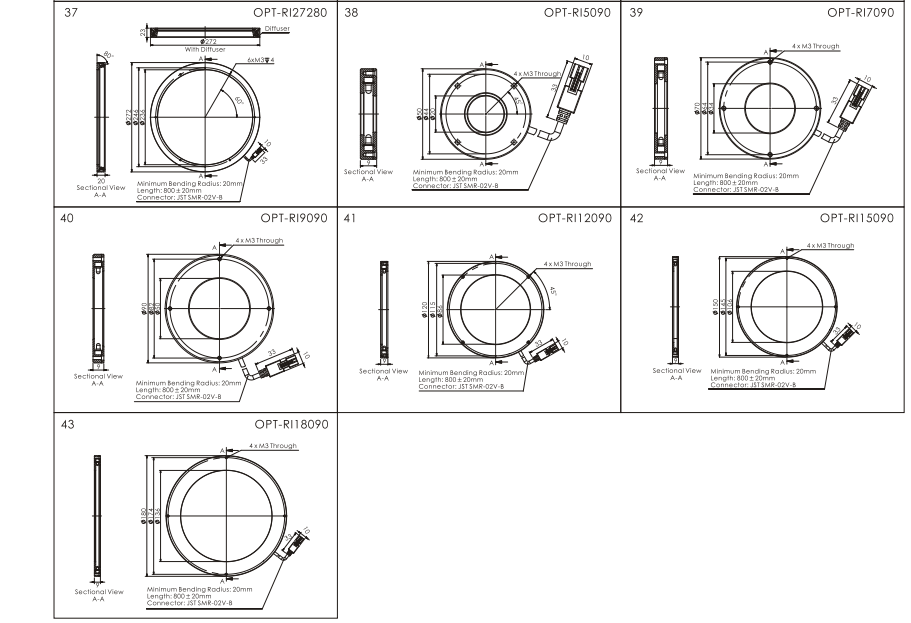

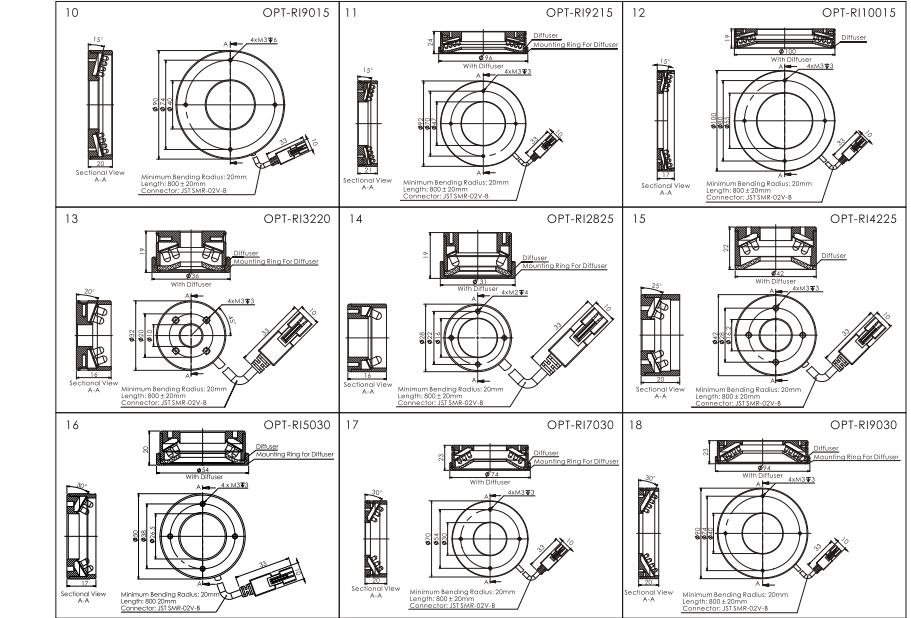

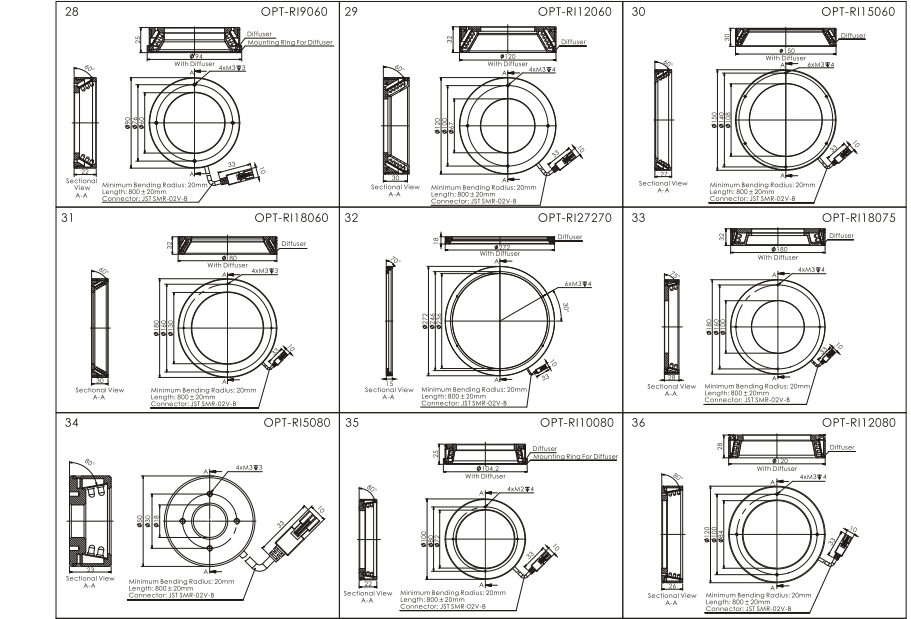

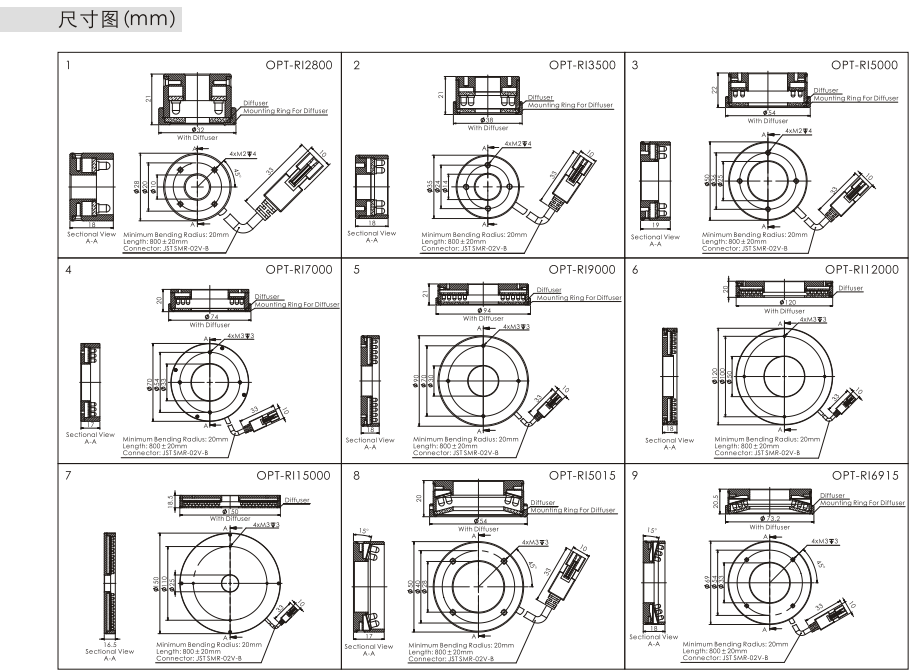

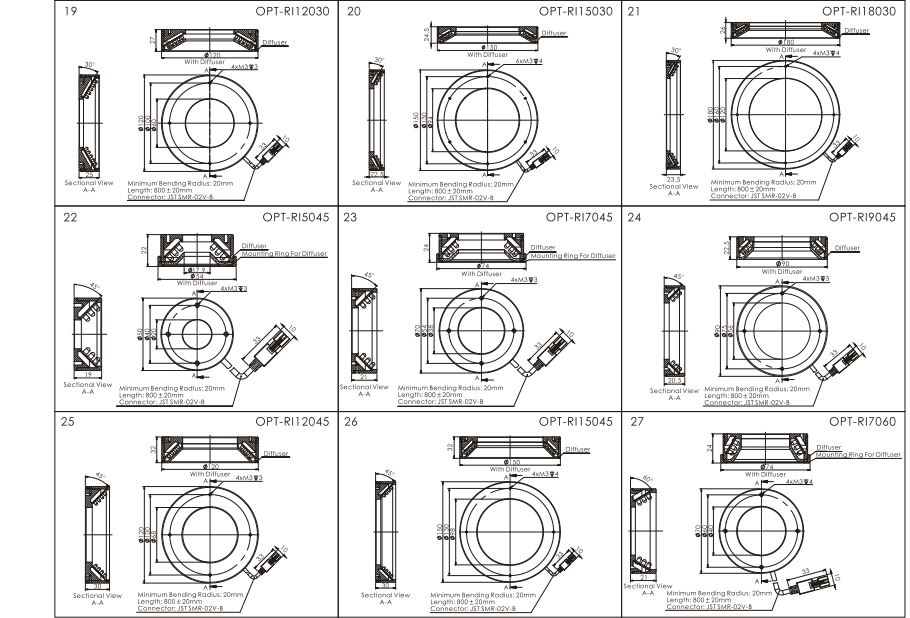

尺寸圖
-

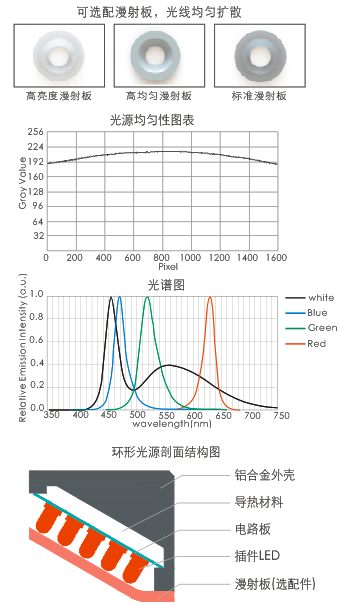

型號說明/光源圖表
